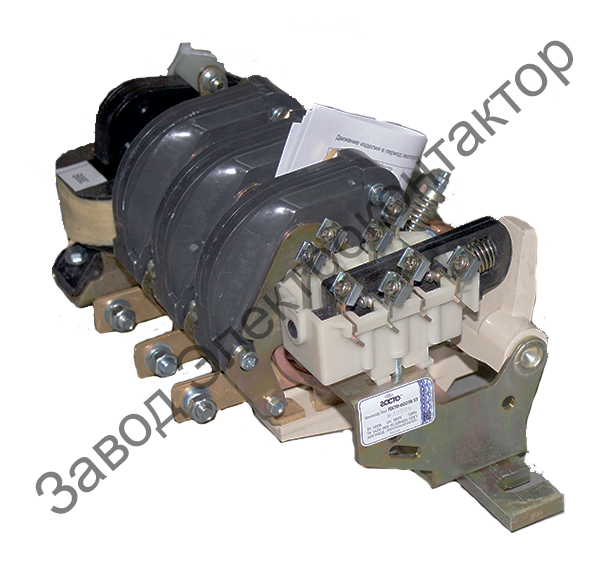

Контактор КТ-6023 У3 160А
Контактор КТ 6023 160А разработаны для эксплуатации в станциях управления, для коммутации трехфазных цепей, включения и отключения электродвигателей с короткозамкнутым ротором, в том числе асинхронных, для дистанционного управления насосами, промышленными станками, в том числе применимы для тяжелых режимов работы, в крановых панелях, на железнодорожном дорожном транспорте и прочее.
Контактор КТ 6023 160А -Трудно недооценить преимущества контактора КТ 6023Б среди других коммутационных аппаратов на номинальный ток 160А. Благодаря применению дугогасительных катушек отдельно на каждую фазу обеспечивается длительный коммутационный ресурс (200 тысяч циклов) и частое количество включений-отключений. Несколько десятков лет контактор КТ6023 остается самым востребованным коммутационным аппаратом. Это самый дешевый контактор на номинальный ток 160А по отпускной цене завода и по стоимости в обслуживании и эксплуатации. Несмотря на низкую стоимость, это безотказный в работе и очень безопасный аппарат. Срок службы контактора КТ6023 в разы превышает срок службы пускателей. Чаще других контактор КТ-6023 используются в отраслях с тяжелыми условиями производства. Ниже приведены краткие технические характеристики. При необходимости запрашивайте дополнительную информацию.
Технические характеристики КТ-6023:
|
Наименование параметра
|
Величина
|
|||
|
Род тока
|
переменный
|
|||
|
Номинальное напряжение главных контактов
|
380В 50Гц
|
|||
|
Номинальный ток главных контактов
|
160 А
|
|||
|
Номинальное напряжение включ. катушек контакторов
|
110В
|
127В
|
220В
|
380В
|
|
Категория размещения
|
АС3, АС4
|
|||
|
Степень защиты
|
IP00
|
|||
|
Режим работы
|
продолжительный,
прерывисто-продолжительный,
повторно - кратковременный
|
|||
|
Частота включения
|
до 1200 вкл/час
|
|||
|
Масса
|
6,5 кг
|
|||
Структура условного обозначения
| КТ ГОСТО | Х1 Х2 Х3 Х4 |
| КТ | контактор тока |
| ГОСТО | торговая марка |
| Х1 | номер серии (60); |
| Х2 | величина номинального тока (где «1» – 100 A |
| «2» | 160 A; «3» – 250 А; «4» – 400 А; «5» – 630 А); |
| Х3 | число полюсов (1, 2, 3, 4, 5) |
| Х4 | климатическое исполнение и категория размещения |
Условия применения
По воздействию климатических факторов внешней среды контакторы изготавливаются для умеренного, тропического и холодного климата категорий размещения 3 по ГОСТ 15150-69.
Контакторы рассчитаны для работы в следующих условиях:
– температура окружающей среды от −45 до +55 °C;
– относительная влажность воздуха до 75 % при температуре +15 °С;
– высота над уровнем моря — не более 2000 м;
– воздействие механических факторов окружающей среды по группам условий эксплуатации М2, М3 по ГОСТ 17516.1-90, при этом допускаются вибрационные нагрузки с частотой 0,5+100 Гц при ускорении до 1 g;
– окружающая среда не взрывоопасная, не содержащая значительного количества пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение контактора — крепление на жесткой металлической панели внутри щитового оборудования винтами с гайками при обязательном использовании пружинных шайб для предотвращения их самоотвинчивания.
Положение в пространстве — на вертикальной плоскости. Допускается отклонение от вертикально-
го положения до 15 ° в любую сторону. Место установки должно быть защищено от прямого попадания воды, масла, эмульсий и т. п. Допускается эксплуатация контакторов в неотапливаемых помещениях.
Уровень шума, создаваемый контакторами, во включенном состоянии, при напряжении на катушке выше 85 % номинального, не должен превышать 70 дБ.

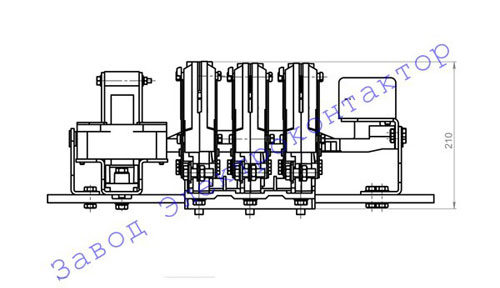

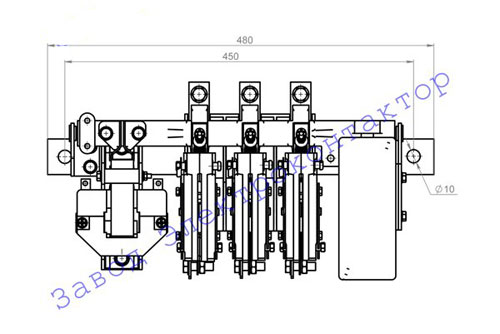

Внешний вид, габаритные, установочные и присоединительные размеры КТ-6023:
ТО, сведения о наиболее частых неисправностях контакторов серии КТ, методы их устранения – предоставляются по запросу.
