Колодочные тормоза серии ТКТ предназначены для остановки и удержания валов механизмов (преимущественно подъемно-транспортных машин) в заторможенном состоянии при неработающем приводе.
Тормоз ТКТ устанавливается в вертикальном положении с горизонтальным расположением оси тормозного шкифа в механизмах всех групп режима, работающих в пожаровзрывобезопасной среде, при резких перепадах температуры окружающей среды. При установке на механизмах, работающих на открытом воздухе, в целях предотвращения попадания атмосферных осадков, а также воздействия солнецной радиации тормоз ТКТ должен быть защищен кожухом.
Технические характеристики
|
Наименование параметра
|
Тип и размер тормоза
|
||
|
ТКТ-100
|
ТКТ-200
|
ТКТ-300
|
|
|
Тормозной момент, Нм, не менее
|
40
|
300
|
412
|
|
Диаметр тормозного шкива, мм
|
100
|
200
|
300
|
|
Тип электромагнита
|
МО-100
|
МО-200
|
МО-300
|
|
Номинальное напряжение, В
|
220/380
|
220/380
|
220/380
|
|
Частота, Гц
|
50
|
50
|
50
|
|
Продолжительность включений, ПВ %
|
40
|
40
|
40
|
|
Степень защиты
|
IP00
|
IP00
|
IP00
|

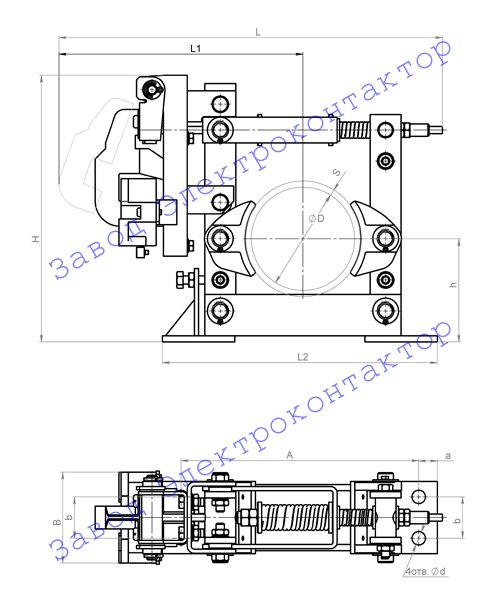

Внешний вид, габаритные и установочные размеры
|
Тип тормоза
|
Габаритные и установочные размеры тормозов, мм
|
|||||||||||
|
L
|
L 1
|
L 2
|
H
|
h
|
D
|
S
|
A
|
a
|
B
|
b
|
d
|
|
|
ТКТ-100
|
380
|
240
|
270
|
260
|
100
|
100
|
6
|
230
|
16
|
130
|
40
|
13
|
|
ТКТ-200
|
546
|
328
|
394
|
420
|
170
|
200
|
6
|
380
|
22
|
178
|
60
|
18
|
|
ТКТ-300
|
786
|
510
|
550
|
605
|
240
|
300
|
8
|
500
|
25
|
225
|
80
|
22
|
|
ТКТ-200/100
|
661
|
443
|
394
|
470
|
170
|
200
|
6
|
380
|
22
|
178
|
60
|
18
|
|
ТКТ-300/200
|
888
|
605
|
550
|
620
|
240
|
300
|
8
|
500
|
25
|
225
|
80
|
22
|
