Однофазные длинноходовые электромагниты переменного тока серии ЭД служат для управления дистанционным способом механизмами и устройствами (гидравлическими, пневматическими и др.).
Магниты ЭД должны занимать рабочее положение вертикального характера.
Маркировать и расшифровывать обозначения электромагнита ЭД-Х1Х2Х3Х4 Х5 следует так:
- ЭД - электромагнит длинноходовой,
- Х1 - габарит, указывающий на размер магнитопровода (10,11),
- Х2 - способ воздействия на исполнительный механизм (где "1"- тянущий, "2"- толкающий),
- Х3 - режим работы магнита (где "0"- ПВ 40%,100%, "1"- ПВ15%),
- Х4 - степень защиты (где "1"- IP30, "2"- IP20),
- Х5 - климатическое исполнение и категория размещения (У3, Т3, УХЛ4).
Тех. параметры электромагнитов типа ЭД приведены в таблице (по примеру магнита ЭД-10101):
|
Наименование параметра
|
Значение
|
|
Исполнение
|
тянущий
|
|
Количество фаз
|
1
|
|
Номинальное напряжение
|
220В, 380В
|
|
ПВ
|
40%
|
|
Номинальное усилие
|
160 Н
|
|
Число циклов в час
|
120
|
|
Ход якоря
|
40 мм
|
|
Габаритные размеры
|
144х134х175 мм
|
|
Масса
|
10 кг
|

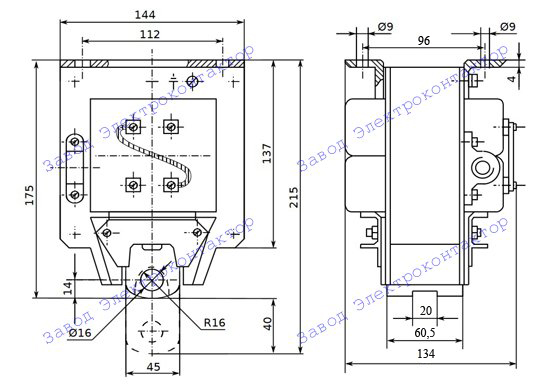

Схематично внешний вид и размеры эл.магнита ЭД приведены на чертеже:
Эксплуатационные характеристики:
- диапазон рабочих температур: от -40° С до +40° С,
- пригодны к эксплуатации на высоте над уровнем моря до 2000 метров.
При этом условия окружающей среды должны быть взрывобезопасные, не содержащие пыли в количестве, способном нарушить работу эл. магнита, а также агрессивные газы и пары, концентрации которых способны привести к разрушению металлов и изоляции.
